Terče pod dlažbu a terasy

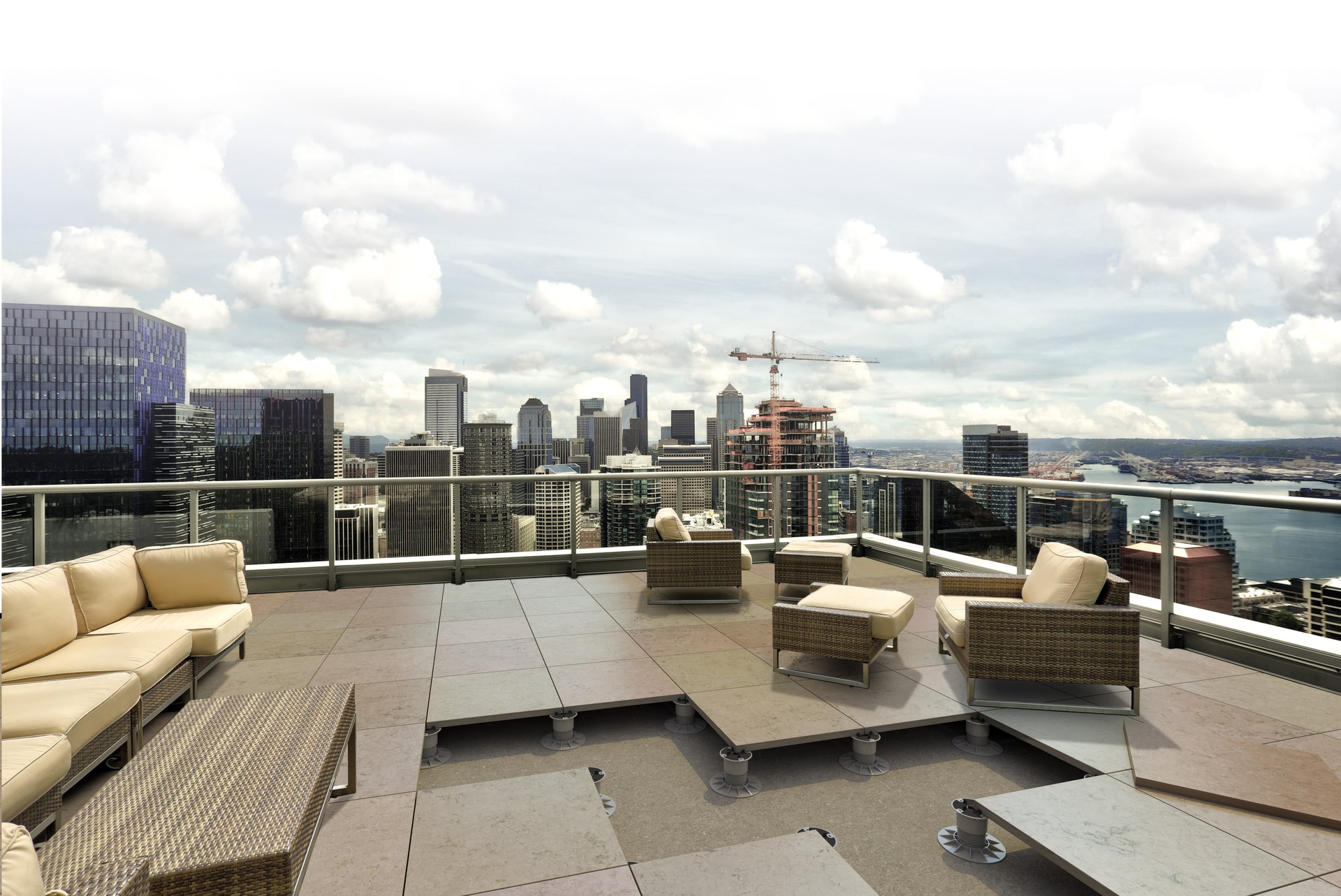

Keramická dlažba na výškovo nastaviteľných terčoch BEDESTAL

STAVEBNINY SOF • TERASY A BALKÓNY

Terče BEDESTAL pod dlažbu, WPC a drevené terasy

Pevné, výškovo nastaviteľné a samonivelačné riešenia pre presnú, odvodnenú a rozoberateľnú skladbu vonkajšej podlahy.

Keď má terasa fungovať aj pod povrchom

Terče vytvárajú medzi podkladom a finálnou podlahou technický priestor. Umožňujú nastaviť potrebnú výšku, ponechať vodu odtekať po správne vyspádovanom podklade a pri vhodnom návrhu sprístupniť vedenia či hydroizoláciu bez rozbitia celej plochy.

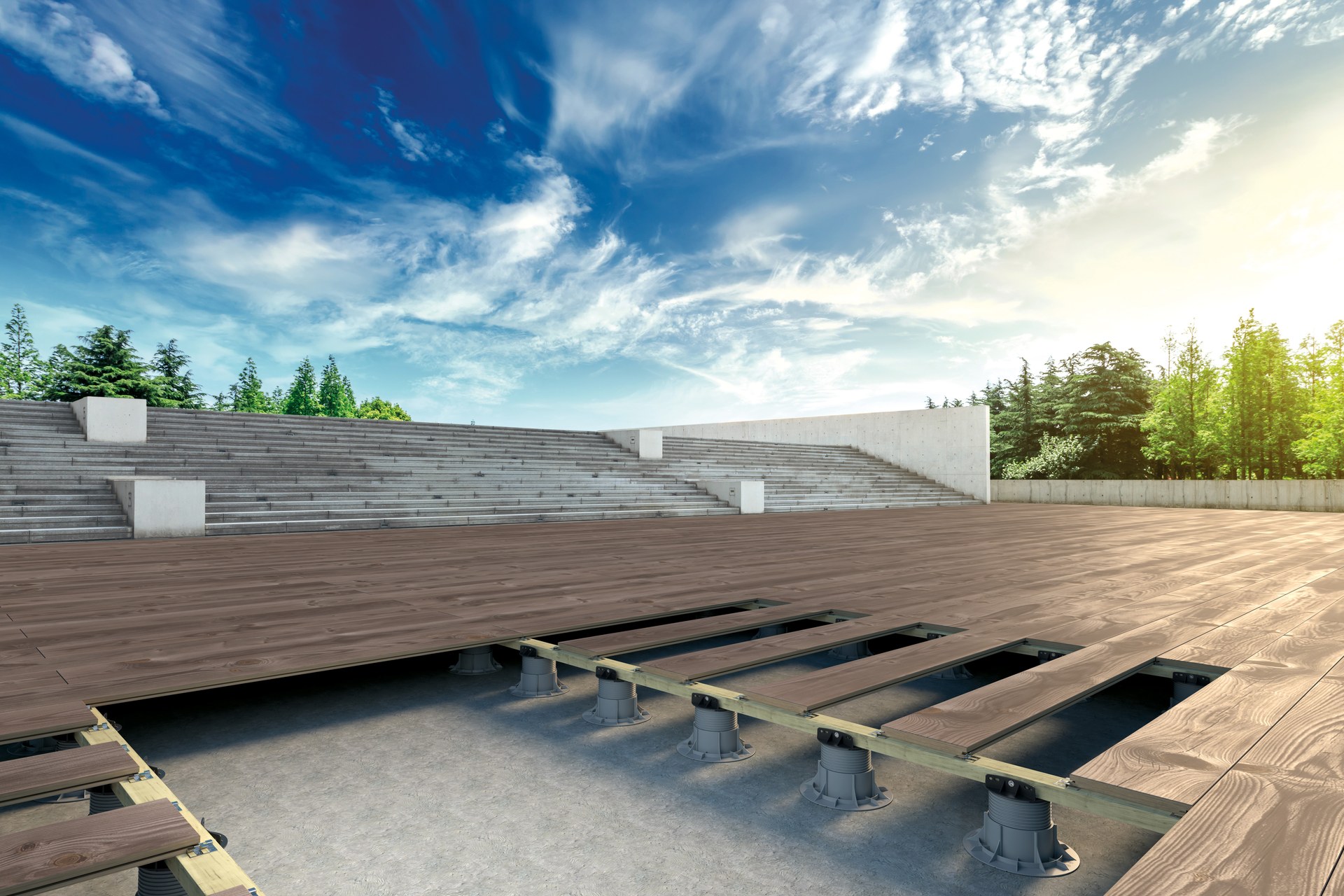

Drevená terasa na rošte a nastaviteľných terčoch BEDESTAL

JEDEN PRINCÍP, VIAC SKLADIEB

Dlažba alebo terasový rošt

Podľa zvoleného radu a hlavice možno vytvoriť podklad pod keramickú či betónovú dlažbu alebo nosnú konštrukciu pre WPC a drevené dosky. Správne príslušenstvo vymedzuje škáry, stabilizuje nášľapnú vrstvu a pomáha riešiť okraje, rohy aj napojenia.

Keramická a betónová dlažbaPresné škáry a voľný odtok vody pod nášľapnou vrstvou.

WPC a drevené doskyPodopretie roštu s odvetraným priestorom pod terasou.

Na fotografii: systémová hlavica Queen Crown pre podopretie nosných hranolov. Dostupnosť konkrétneho riešenia overíme podľa projektu.

VÝHODY VYVÝŠENEJ PODLAHY

Praktické riešenie od podkladu po poslednú dosku

Nastavenie výšky

Nastaviteľné rady pomáhajú dostať finálnu plochu do požadovanej úrovne.

Odvod vody

Otvorené škáry prepúšťajú vodu na vyspádovaný a odvodnený podklad.

Prístup pod podlahu

Vybrané dielce možno zdvihnúť a dostať sa k vedeniam alebo hydroizolácii.

Suchá montáž

Skladba sa realizuje bez celoplošného lepenia dlažby k podkladu.

Rozoberateľnosť

Kontrolovaný alebo poškodený prvok možno vybrať bez búrania celej plochy.

Systémové detaily

Doplnky pomáhajú riešiť škáry, rošt, spád, okraje aj kontakt s podkladom.

SYSTÉM V JEDNOM OBRAZE

Terče, hlavice a montážne doplnky

Rozsah systému netvorí iba samotný terč. Výslednú skladbu dopĺňajú vymedzovacie prvky, podložky, hlavice pre dlažbu alebo rošt, predĺženia a montážne náradie.

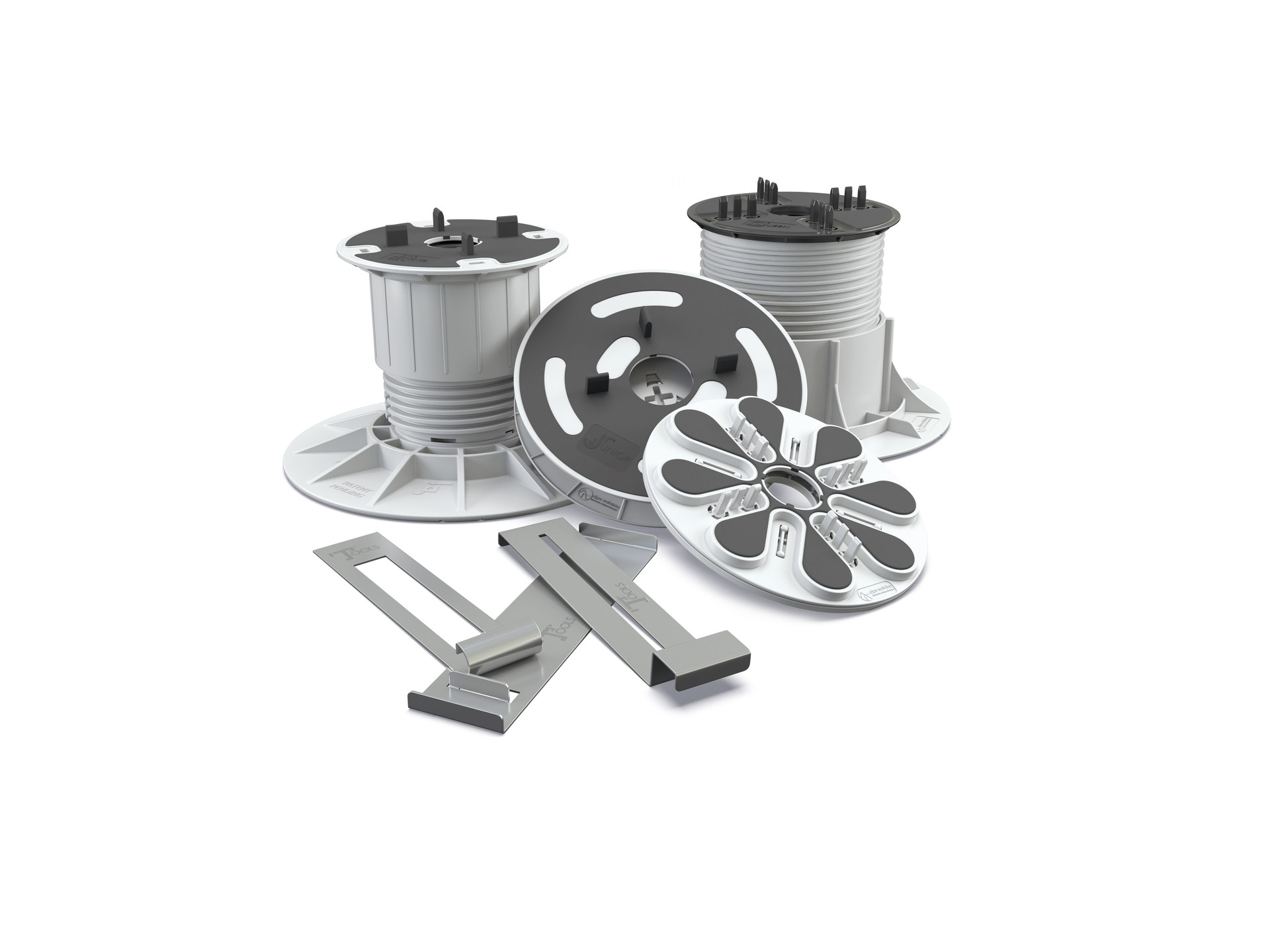

Prehľad terčov, hlavíc a montážneho príslušenstva BEDESTAL — Ukážka systémových terčov, hlavíc a nástrojov; konkrétna kombinácia sa vyberá podľa finálnej krytiny a výšky skladby.

PREHĽAD RADOV V PONUKE DODÁVATEĽA

Vyberte terč podľa skladby a potrebnej výšky

Konkrétny model sa vyberá podľa finálnej krytiny, výškového rozsahu, spádu podkladu, okrajových detailov a parametrov nášľapného materiálu.

PEVNÉ TERČE

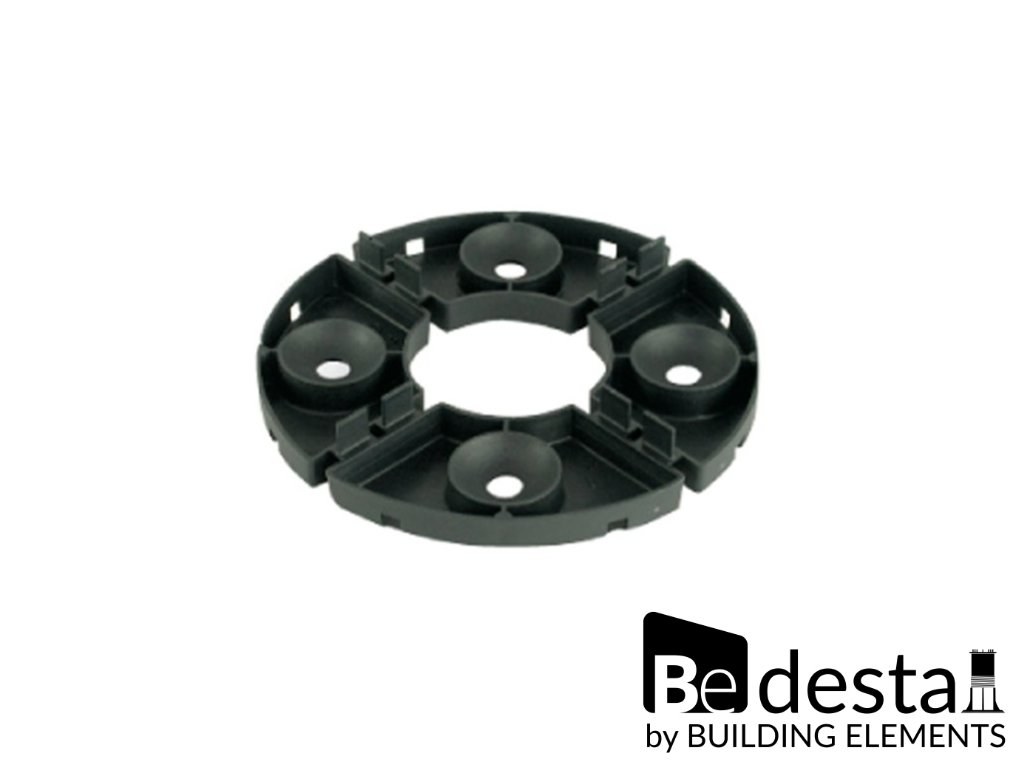

STABIL

Nízke pevné terče bez výškového nastavovania. Dodávateľ uvádza STABIL vo výškach 7, 8, 12, 15 a 20 mm; samostatné prvky KROSS PLATE a STONE sú určené aj do stabilizovaného štrku, piesku alebo kameniva.

Pozrieť pevné terče →

NÍZKA SKLADBA

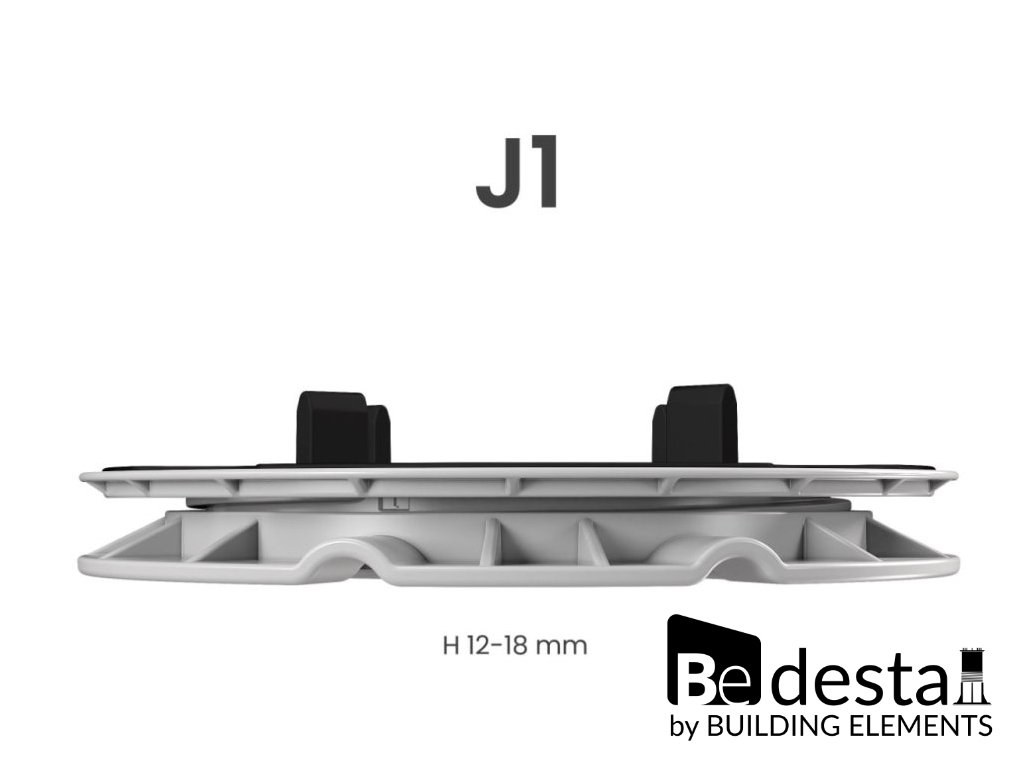

JUNIOR

Výškovo nastaviteľné samonivelačné terče pre malú konštrukčnú výšku. Model J1 má rozsah 12–18 mm a podľa dodávateľa kompenzuje spád do 1,5 %.

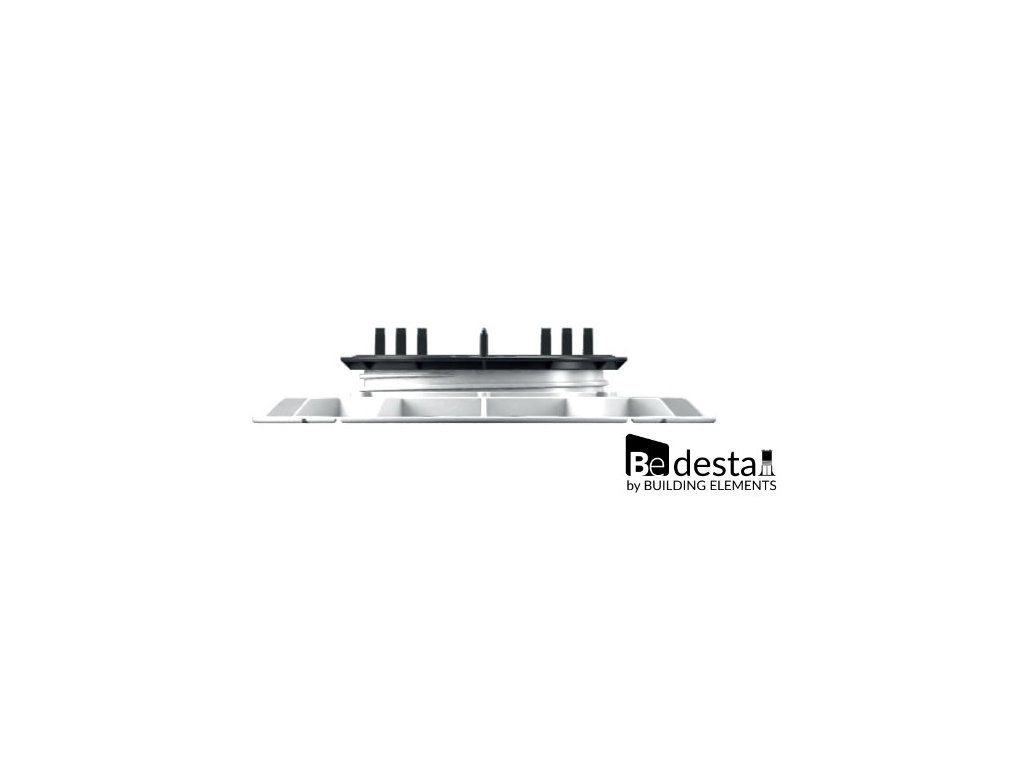

Samonivelačný terč BEDESTAL QUEEN PLUS QP1

DLAŽBA A SAMONIVELÁCIA

QUEEN a QUEEN+

Výškovo nastaviteľné terče pod dlažbu. Rad QUEEN má pevnú hlavu; doplnok QUEEN+ z nej vytvára samonivelačné riešenie s kompenzáciou spádu do 5 %.

UNIVERZÁLNE RIEŠENIE

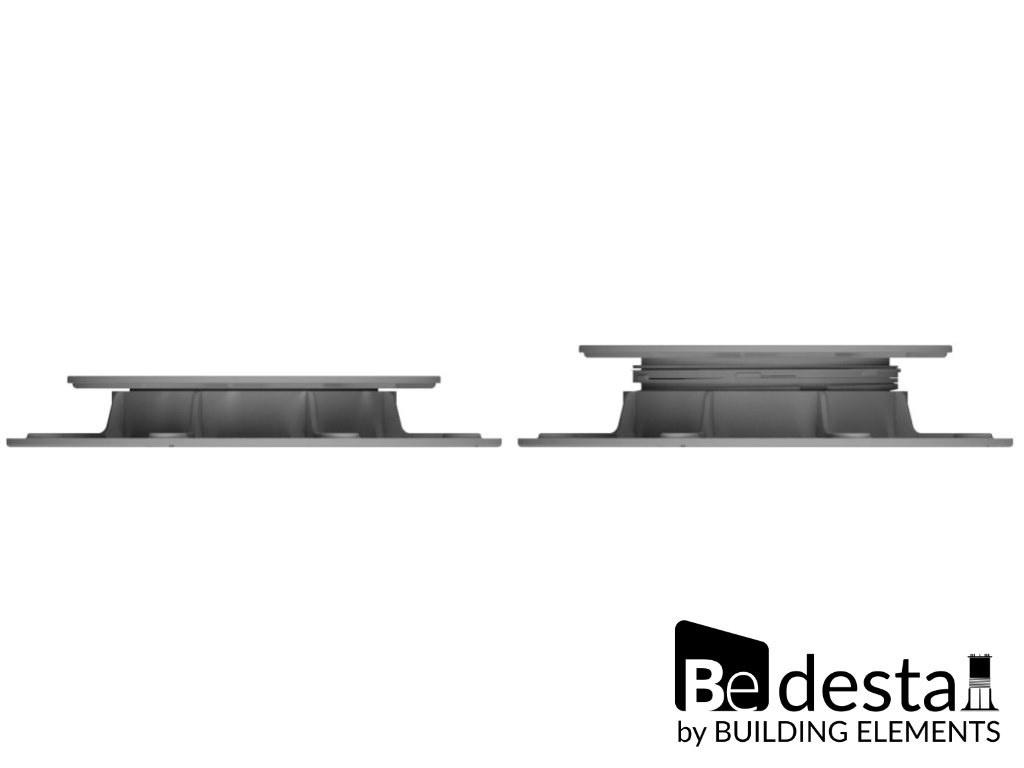

EASY

Nastaviteľný rad s doplnkom hlavy podľa použitia: krížom X pre dlažbu alebo profilom L pre terasový rošt. Model E1 pracuje vo výške 28–36 mm.

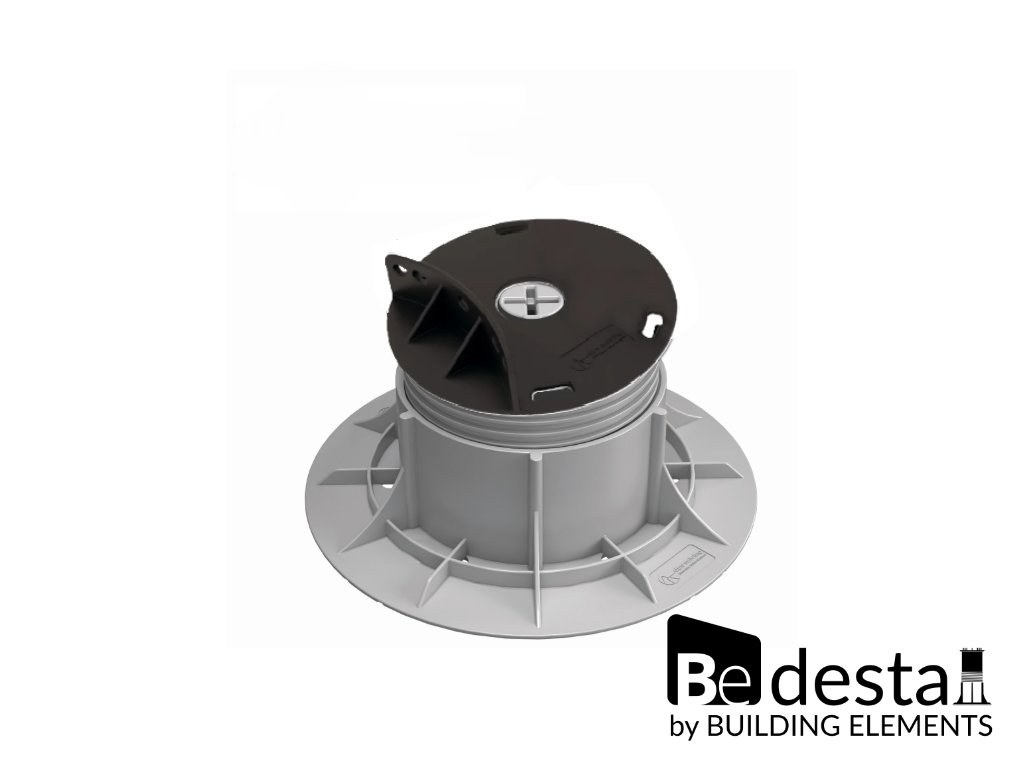

Nastaviteľný terč BEDESTAL WOODY W2 pre drevený a WPC rošt

WPC A DREVENÉ TERASY

WOODY a WOODY PLUS

WOODY podopiera drevené alebo hliníkové hranoly; W2 má rozsah 30–46 mm. WOODY PLUS dopĺňa samonivelačnú hlavu s kompenzáciou spádu do 5 % a začína od 28 mm.

Pozrieť terče pod rošt →

DOPLNKY SYSTÉMU

Príslušenstvo

Kríže, profily pre rošt, podložky pod terče, nivelačné a spádové prvky, predĺženia, okrajové profily a regulačné kľúče pomáhajú dokončiť konkrétnu skladbu.

Pozrieť príslušenstvo →

DETAIL FUNKCIE

Čo sa skrýva pod dlažbou

Široká základňa rozkladá zaťaženie, závitové telo umožňuje výškové nastavenie a hlavica nesie dlažbu alebo zvolenú podkonštrukciu.

Rozložená konštrukcia nastaviteľného terča BEDESTAL QUEEN — Rozloženie terča QUEEN: základňa, nastaviteľné telo, doplnkový nivelačný prvok a hlavica pre dlažbu.

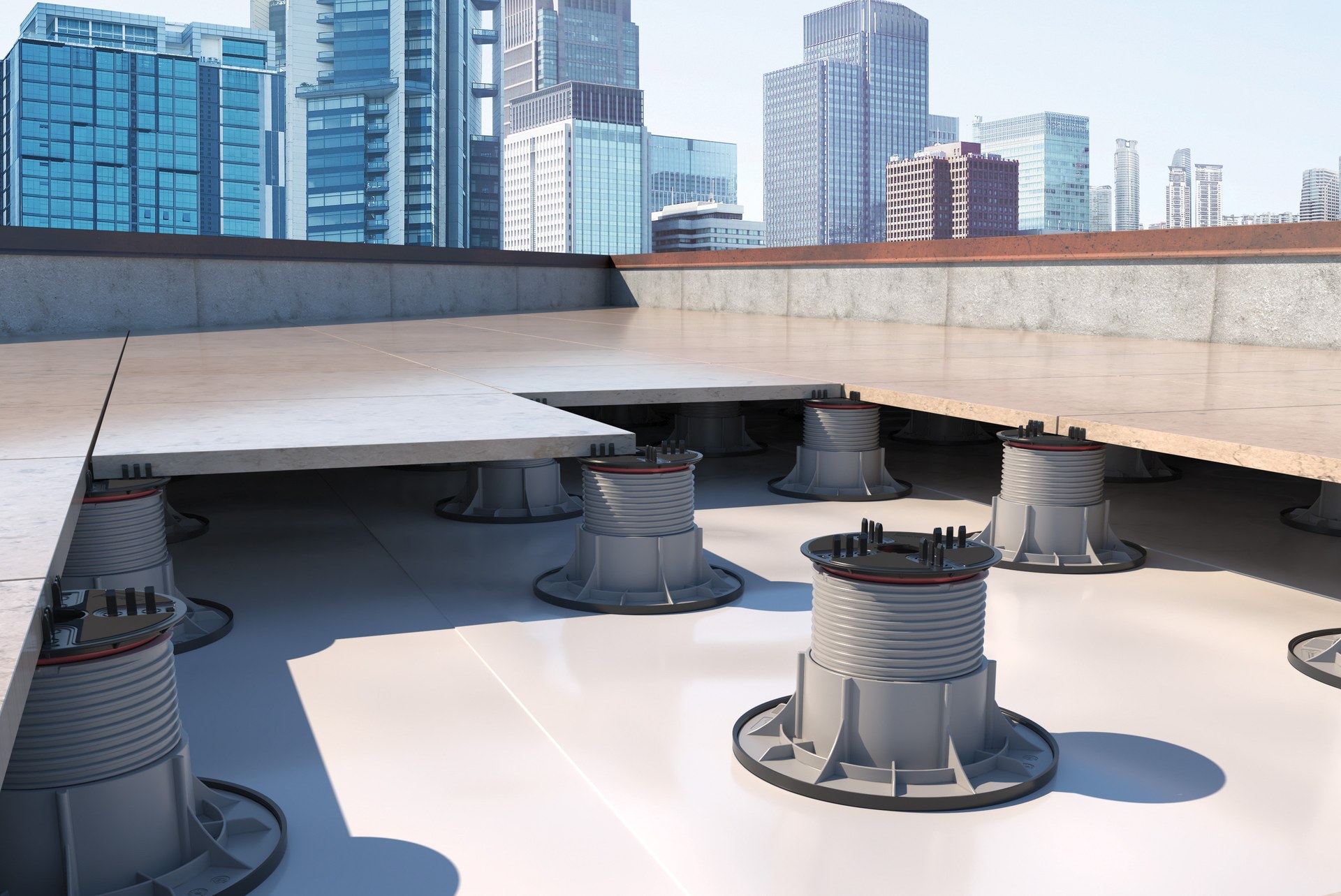

Vysoká skladba keramickej dlažby na nastaviteľných terčoch — Nastaviteľné terče umožňujú vytvoriť rovnú nášľapnú plochu nad vyspádovaným podkladom; potrebný rad sa určuje podľa výslednej výšky.

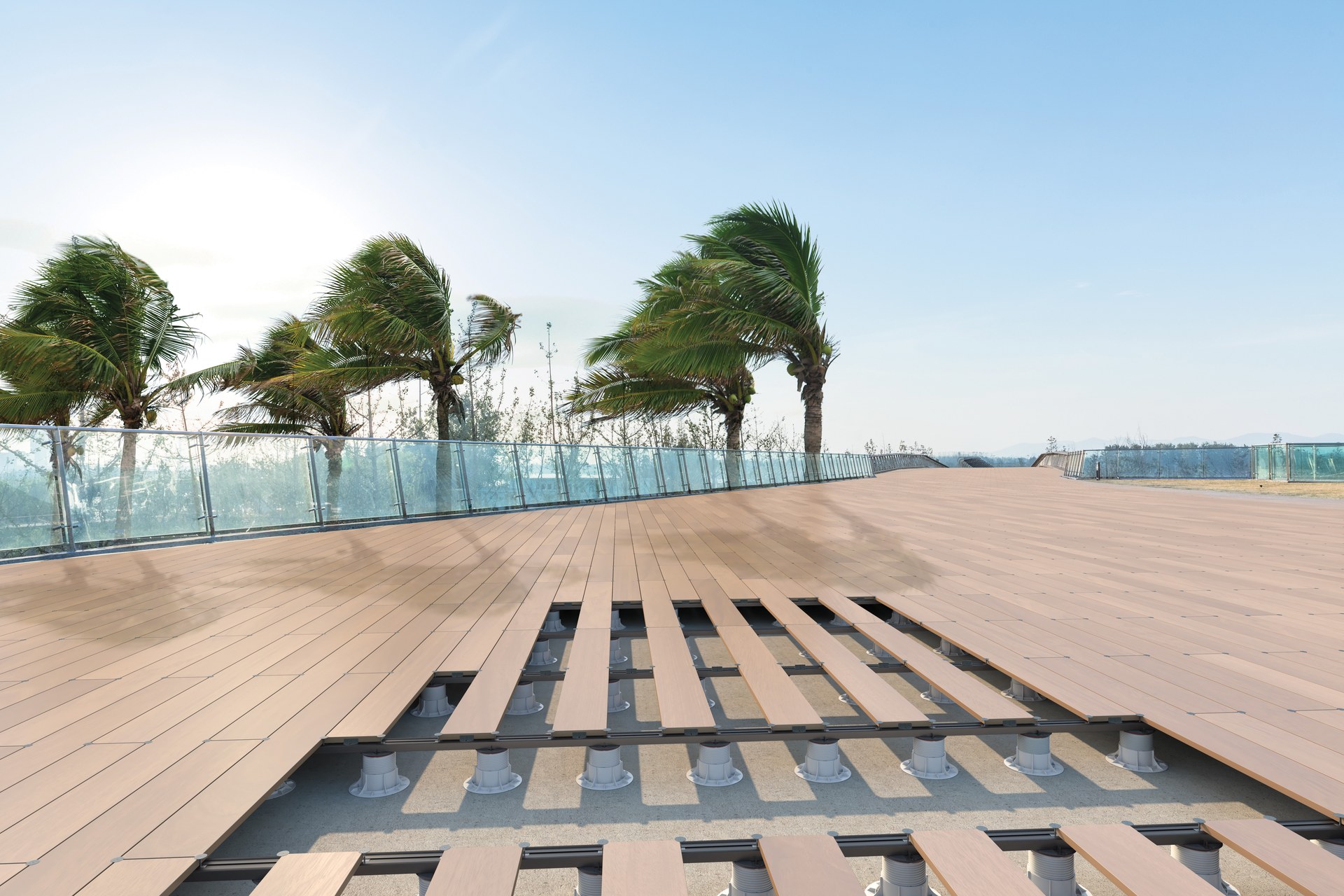

Terasová podkonštrukcia Tekno Rail na nastaviteľných terčoch

ROZŠÍRENÉ SYSTÉMOVÉ RIEŠENIE NA DOPYT

Tekno Rail pre rošt a veľké formáty

Hliníkový nosník Tekno Rail sa ukladá na hlavice terčov a vytvára súvislejšiu podkonštrukciu pre keramické lamely, viacformátovú dlažbu alebo drevené dosky.

Výrobca uvádza dvojitú protišmykovú a protihlukovú gumu. V kombinácii s určenými klipmi možno riešiť aj mechanické zachytenie keramických prvkov proti účinkom vetra. Návrh však musí zohľadniť miesto stavby, formát krytiny a zaťaženie.

Tekno Rail a Queen Crown sú súčasťou širšieho výrobného systému. Ich dostupnosť a vhodnú skladbu si overte v Stavebninách SOF.

TERASA NA PLOCHEJ STRECHE

Teplá a obrátená strecha

Terče môžu byť súčasťou viacerých skladieb plochej strechy. O poradí vrstiev, ich hrúbkach, zaťažení, spádovaní a ochrane hydroizolácie musí rozhodnúť projekt konkrétnej stavby.

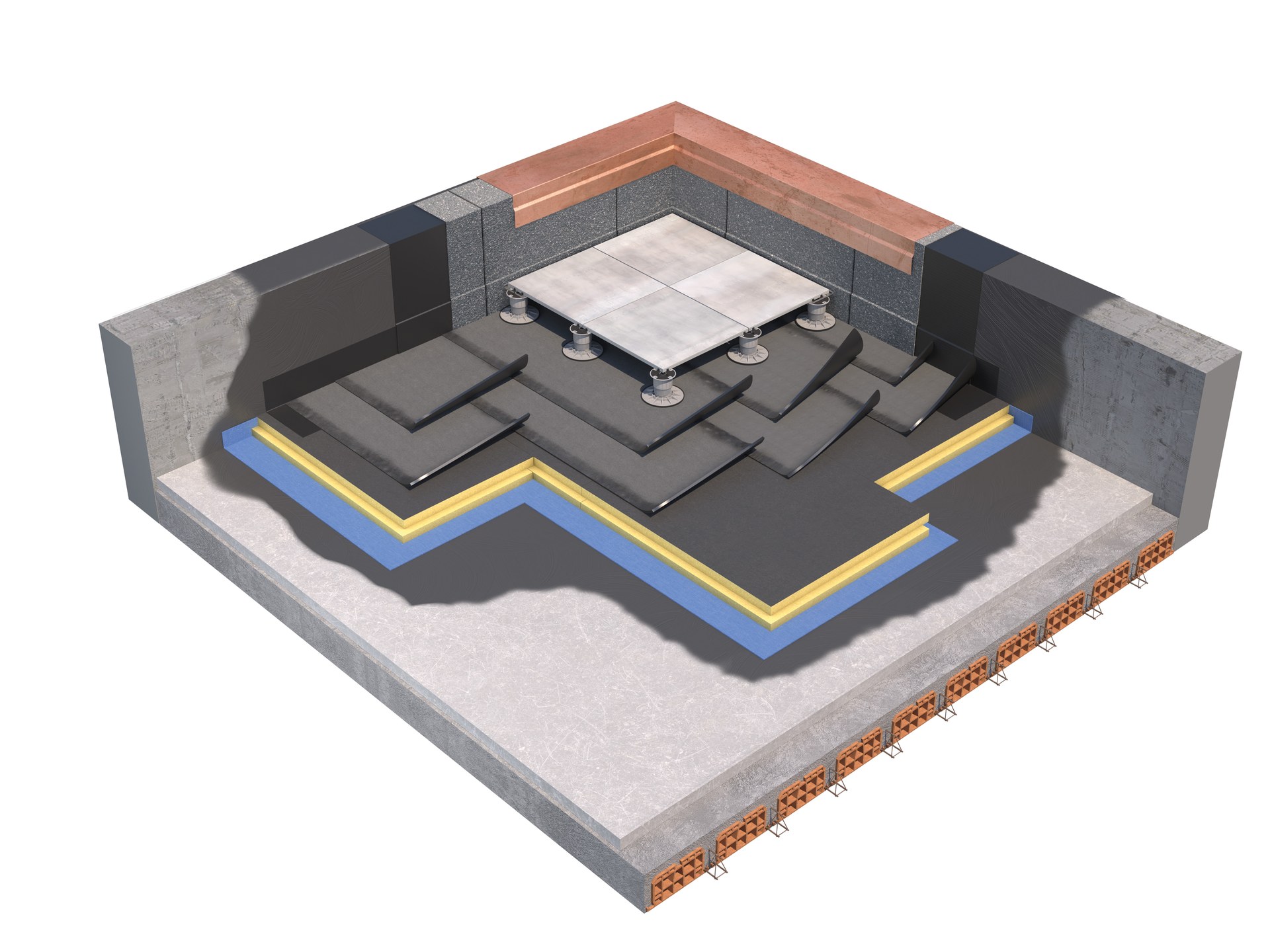

Schematická skladba teplej strechy s dlažbou na terčoch — **Teplá strecha**Tepelná izolácia je v princípe pod hydroizolačnou vrstvou; terče a nášľapná vrstva tvoria hornú prevádzkovú časť. Zobrazenie je orientačné.

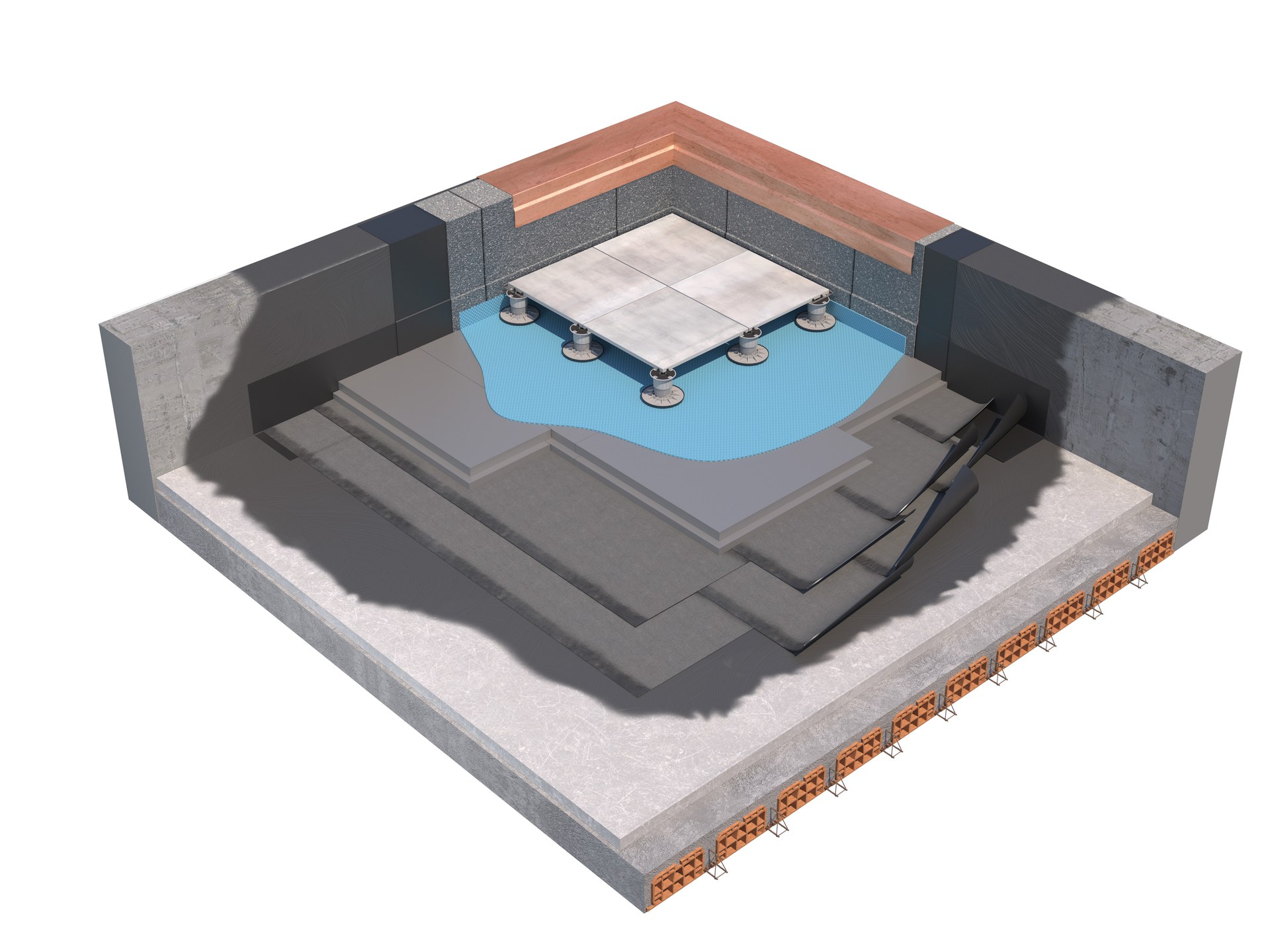

Schematická skladba obrátenej strechy s dlažbou na terčoch — **Obrátená strecha**Tepelná izolácia je v princípe nad hydroizoláciou a vyžaduje systémovo správne ochranné, separačné a drenážne vrstvy. Zobrazenie je orientačné.

Terče sa nesmú posudzovať oddelene od únosnosti izolácie, ochrany hydroizolácie, formátu dlažby, veterného zaťaženia a detailov odvodnenia.

Rýchla orientácia pri výbere

Veľmi nízka výškaSTABIL alebo samonivelačný JUNIOR podľa podkladu a potrebného rozsahu.

Nastaviteľná dlažbaQUEEN, QUEEN+ alebo EASY podľa výšky, spádu a detailu škáry.

WPC alebo drevoWOODY, WOODY PLUS alebo EASY s vhodnou hlavicou pre nosný rošt.

Výber vždy overte podľa technického listu konkrétneho modelu, rozmeru a únosnosti nášľapného materiálu.

OD NÁVRHU K POKLÁDKE

Šesť krokov funkčnej terasy na terčoch

1. Skontrolovať podklad

Musí byť stabilný, pripravený podľa projektu a bezpečne odvádzať vodu.

2. Zamerať výšky

Určite finálnu úroveň, prahy, okraje, spád a rozdiely v podklade.

3. Navrhnúť raster

Rozmiestnenie terčov prispôsobte formátu dlažby alebo rozstupu nosného roštu.

4. Vyriešiť detaily

Naplánujte steny, rohy, okraje, schody, vpuste a napojenie pri dverách.

5. Priebežne nivelovať

Počas pokládky kontrolujte výšku, rovinu, stabilitu a rovnomernosť škár.

6. Skontrolovať plochu

Každý diel musí byť stabilne podopretý a odtokové cesty musia zostať voľné.

PRED OBJEDNÁVKOU

Čo si pripraviť

✓ Rozmery a tvar terasy

✓ Výšku od podkladu po povrch

✓ Formát a hrúbku dlažby

✓ Typ WPC alebo dreveného roštu

✓ Fotografie okrajov a prahov

✓ Polohu vpustí a odtoku

✓ Typ strešnej skladby

✓ Exponovanie plochy vetru

Pomôžeme vám vyskladať celý systém

Prineste rozmery, výšky a informáciu o zvolenej dlažbe alebo rošte. V Stavebninách SOF vám pomôžeme vybrať vhodný rad terčov, príslušenstvo aj potrebné množstvo.
