Ventilačné turbíny

Odvetranie bez elektrickej energie

Ventilačné turbíny

Účinné odvádzanie tepla, vlhkosti, zápachu a vydýchaného vzduchu zo strešných plášťov, podkroví, hál, skladov aj vybraných potrubí. Rotačnú hlavicu poháňa vietor, preto systém pracuje bez pripojenia na elektrickú energiu.

Vybrať vhodné riešenie Pozrieť sortiment dodávateľa

Hliníková ventilačná turbína VENTILA VIV 14/355

Pohon vetromBez elektrického pripojenia pri bežnej prevádzke.

Menej vlhkostiPomáha odvádzať vlhký a prehriaty vzduch.

Široké použitieStrechy, podkrovia, sklady, haly a potrubia.

Plynulý odťahRotácia vytvára podtlak a podporuje prúdenie vzduchu.

Ako systém funguje

Vietor roztáča hlavicu a vytvára sací efekt

Prúdenie vzduchu poháňa rotačnú hlavicu jedným smerom. Vzniknutý podtlak podporuje odvod teplého, vlhkého alebo znečisteného vzduchu. Skutočný výkon závisí od rýchlosti vetra, priemeru sacieho hrdla, veľkosti hlavice, umiestnenia turbíny a zabezpečenia dostatočného prívodu vzduchu.

1. Prívod vzduchu

Do odvetrávaného priestoru musí mať kadiaľ vstupovať čerstvý vzduch. Bez vhodných nasávacích otvorov nebude cirkulácia plnohodnotná.

2. Správne umiestnenie

Turbína sa osádza čo najvyššie na streche, ideálne na náveternú stranu. Závetrie, vysoké atiky alebo blízke prekážky môžu znížiť výkon.

3. Voľný odťah

Správny priemer potrubia, tesné napojenie a voľné otáčanie hlavice umožnia turbíne využiť prirodzené prúdenie vetra.

Výber podľa použitia

VENTILA alebo 4VENT?

CELOHLINÍKOVÉ PREVEDENIE

VENTILA VIV

Kompletná turbína s rotačnou hlavicou, základňou a nastaviteľným krkom. Je určená najmä na odvetranie strešných plášťov, podkroví, povál, interiérov, výrobných a skladovacích objektov.

nastaviteľný krk pre ploché aj šikmé strechy so sklonom do 45°;
21 aerodynamicky tvarovaných lopatiek;
dve bezúdržbové celokovové ložiská;
pracovné podmienky uvedené dodávateľom od −20 °C do +60 °C;
možnosť farebného vyhotovenia práškovým lakovaním podľa RAL.

Nie je určená do veľmi prašného alebo agresívneho prostredia.

NEREZOVÉ PREVEDENIE

4VENT EASY a MINI

Odolné turbíny s jednoducho odnímateľnou hlavicou, ktorá uľahčuje opakovanú revíziu a údržbu potrubia. Nerezové vyhotovenie je vhodné aj do náročnejších a agresívnych podmienok.

chróm-niklové vyhotovenie a odolnosť voči UV žiareniu;
odnímateľná hlavica pre servis potrubia;
verzie bez základne aj so štvorcovou základňou;
pracovná teplota podľa technických listov do 150 °C;
vybrané modely vhodné na odvetranie kanalizačných potrubí a agresívnych výparov.

Konkrétne použitie vždy overte podľa technického listu, typu prostredia a projektu.

Vyberte si vhodný model

Ponuka ventilačných turbín

Porovnajte hliníkové komplety VENTILA VIV a odolné nerezové turbíny 4VENT. Kliknutím na výrobok otvoríte jeho originálnu produktovú stránku BUILDING ELEMENTS s aktuálnou dostupnosťou a úplnými parametrami.

Hliník · komplet

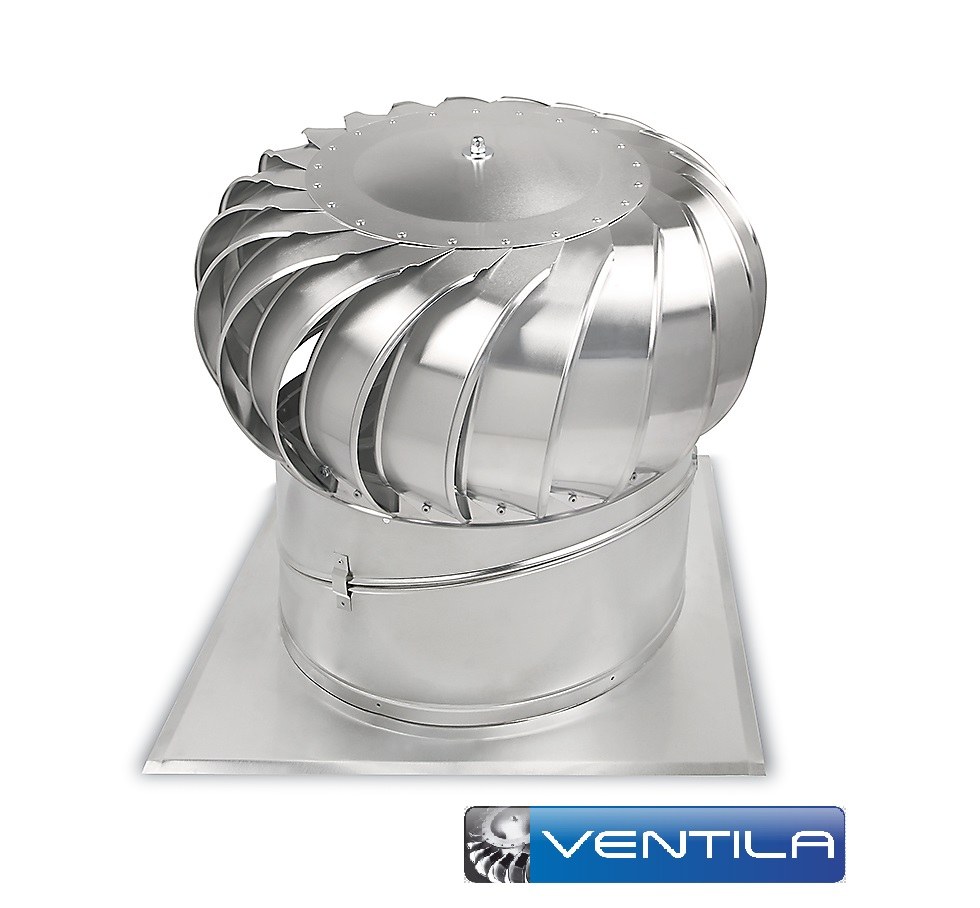

VENTILA VIV 12/300

Nastaviteľný krk, základňa 500 × 500 mm a sacie hrdlo 300 mm.

Detail výrobku

Hliník · komplet

VENTILA VIV 14/355

Obľúbený komplet s nastaviteľným krkom a sacím hrdlom 355 mm.

Detail výrobku

Hliník · komplet

VENTILA VIV 16/400

Väčší model s priemerom sacieho hrdla 400 mm pre vyšší prietok.

Detail výrobku

Hliník · komplet

VENTILA VIV 20/500

Najväčší z porovnaných kompletov VIV so sacím hrdlom 500 mm.

Detail výrobku

Nerez · so základňou

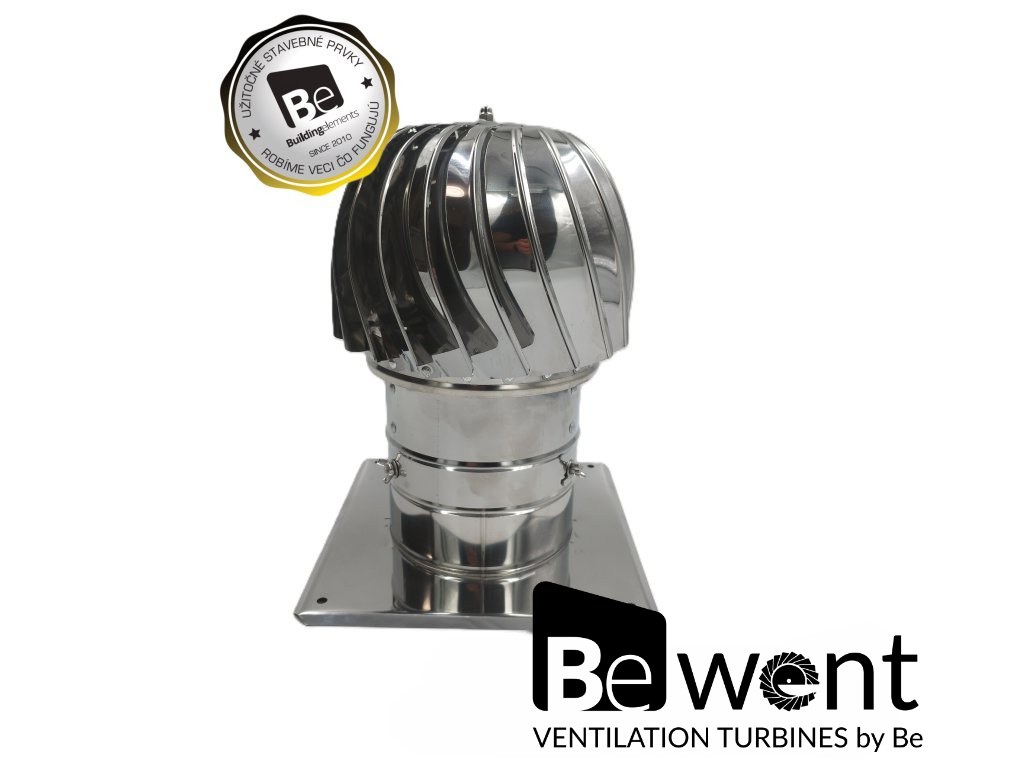

4VENT EASY 150+

Odnímateľná hlavica, sacie hrdlo 150 mm a štvorcová základňa.

Detail výrobku

Nerez · so základňou

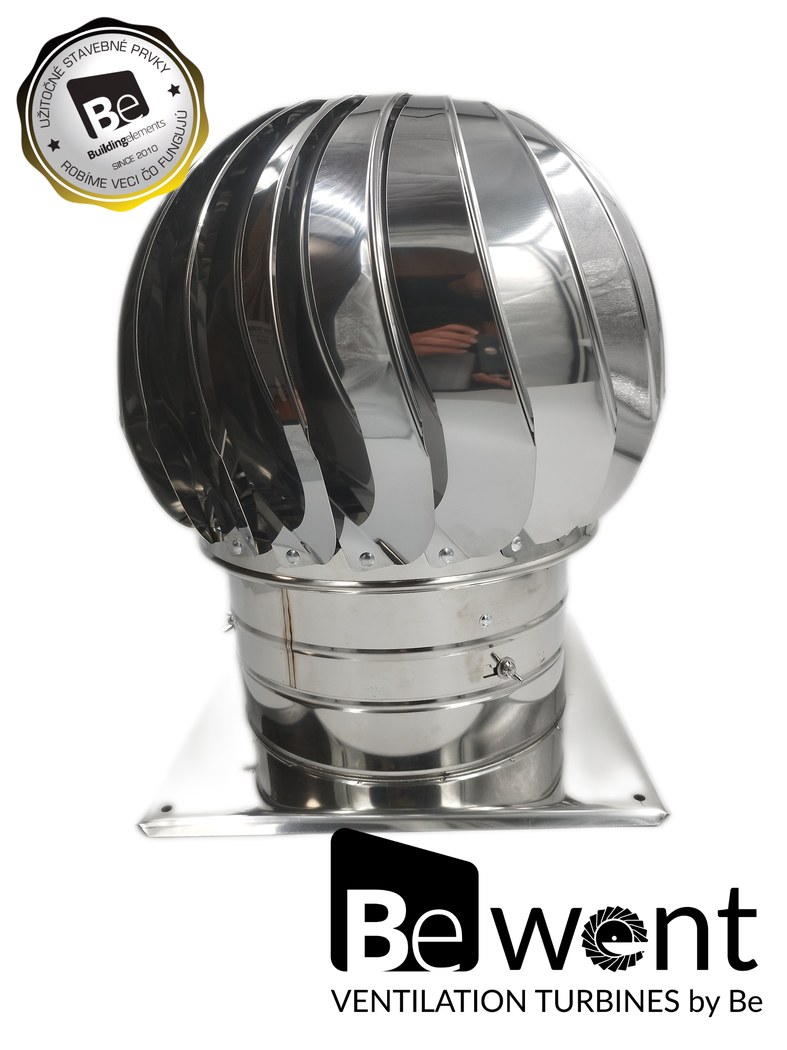

4VENT EASY 200+

Odolná turbína s priemerom 200 mm, základňou a prístupom k potrubiu.

Detail výrobku

Nerez · úzke vyhotovenie

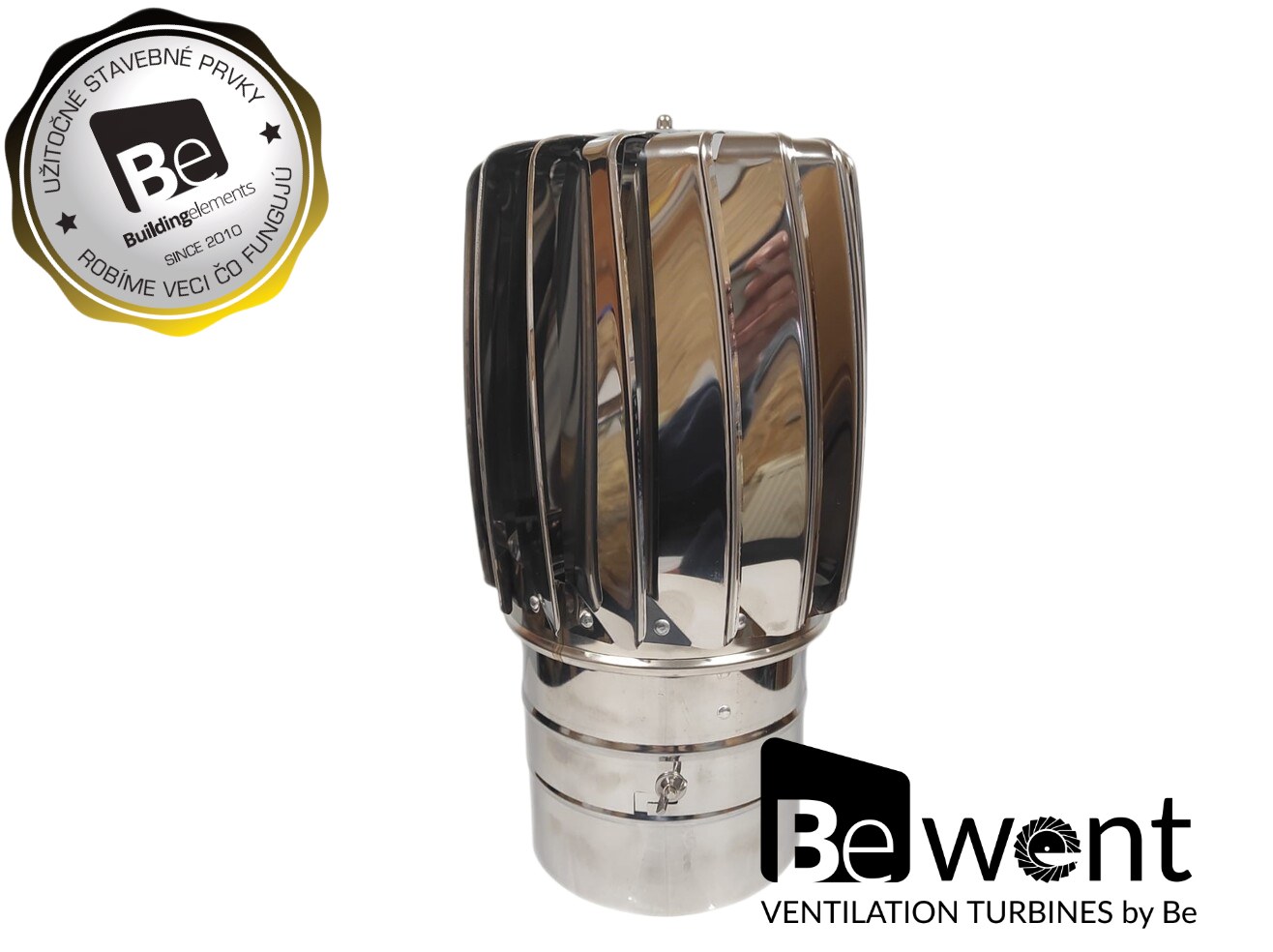

4VENT SLIM EASY 150

Úzka nerezová turbína s odnímateľnou hlavicou, bez základne.

Detail výrobku

Nerez · kompaktný model

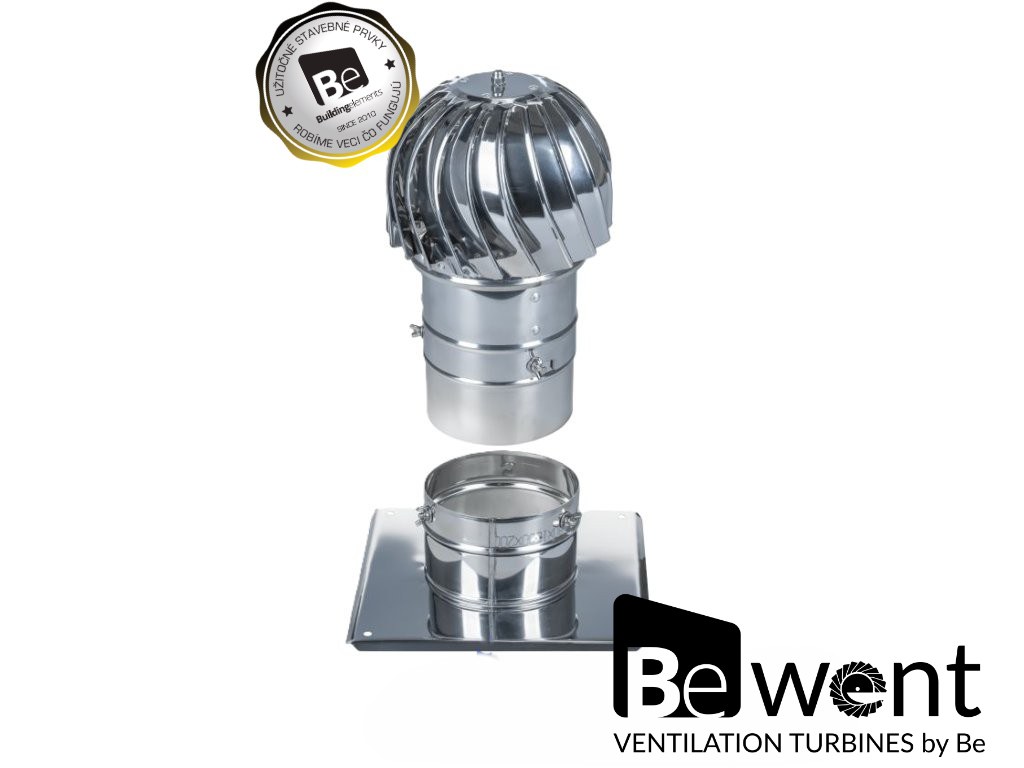

4VENT MINI 100+

Kompaktná turbína so sacím hrdlom 100 mm a štvorcovou základňou.

Detail výrobku

Potrebujete inú veľkosť alebo vyhotovenie? Kompletnú ponuku hlavíc, turbín so základňou aj bez základne nájdete v kategórii ventilačných turbín BUILDING ELEMENTS.

Kde ventilačné turbíny pomáhajú

Strešné plášte a podkrovia
Odvod prehriateho vzduchu v lete a vlhkosti v chladnejšom období.

Výrobné a skladové haly
Podpora priebežnej výmeny vzduchu vo veľkých priestoroch.

Poľnohospodárske objekty
Odvádzanie tepla, vlhkosti a zápachu zo stajní alebo skladov.

Potrubia a technické výduchy
Pre vhodné nerezové typy 4VENT podľa technického návrhu.

Základné technické porovnanie

Hodnoty sú prevzaté z technických listov BUILDING ELEMENTS. Prietok je meraný pri rýchlosti vetra 4 m/s a nezahŕňa množstvo vzduchu odsaté samotným komínovým efektom.

Model	Hrdlo	Hlavica	Celková výška	Prietok pri 4 m/s	Materiál
VENTILA VIV 12/300	300 mm	440 mm	480 mm	175 m³/h	hliník
VENTILA VIV 14/355	355 mm	490 mm	510 mm	400 m³/h	hliník
VENTILA VIV 16/400	400 mm	540 mm	530 mm	407 m³/h	hliník
VENTILA VIV 20/500	500 mm	640 mm	560 mm	698 m³/h	hliník
4VENT EASY 150	150 mm	210 mm	320 mm	200 m³/h	chróm-nikel
4VENT EASY 200	200 mm	280 mm	380 mm	325 m³/h	chróm-nikel
4VENT EASY 250	250 mm	370 mm	420 mm	550 m³/h	chróm-nikel
4VENT MINI 100	100 mm	190 mm	290 mm	cca 100 m³/h	nerez

Pozrite si turbínu v pohybe

Ukážka reálnej prevádzky

Video pomáha predstaviť plynulosť chodu rotačnej hlavice. Konkrétny návrh, počet a priemer turbín sa vždy posudzuje podľa odvetrávaného priestoru a podmienok na streche.

Dokumenty na stiahnutie

Technické listy

PDF — 4VENT EASYTechnický list BUILDING ELEMENTS PDF — 4VENT MINITechnický list BUILDING ELEMENTS PDF — VENTILA VIVTechnický list BUILDING ELEMENTS PDF — Ventilačné turbínySúhrn technických listov

Čo treba vedieť pred výberom

Aký priestor odvetrávate?

Podkrovie, strešný plášť, hala, sklad alebo potrubie majú odlišné požiadavky na prietok, materiál a spôsob osadenia.

Aké je prostredie?

Pri agresívnych výparoch alebo kanalizačnom potrubí sa volí vhodné nerezové vyhotovenie 4VENT podľa dokumentácie.

Kde bude turbína osadená?

Rozhoduje typ a sklon strechy, priemer prestupu, náveterná strana, výška osadenia a prekážky v okolí.

Pomôžeme vám zvoliť správnu turbínu

Pripravte si typ objektu, približný objem alebo plochu odvetrávaného priestoru, skladbu a sklon strechy, priemer potrubia a informáciu o prostredí. Podľa toho odporučíme vhodný typ a veľkosť.

0918 111 300 stavebniny@stavebniny-sof.sk

Technické parametre a vhodnosť použitia overte pred montážou podľa aktuálneho technického listu výrobku a projektového riešenia. Montáž musí rešpektovať pokyny výrobcu a platné technické požiadavky.
